Обнаружение утечек топлива

Каталог "Система обнаружения топлива"

Пример внедрения системы SafePipe

ОБЗОР

Обеспечение безопасности стоит на первом месте в списке приоритетов большинства компаний, занятых переработкой нефтепродуктов, а защита окружающей среды – на втором. Требования нормативно-правовых актов в обеих указанных областях постоянно ужесточаются, поэтому, если ваш бизнес связан с производством, транспортировкой, хранением, переработкой или использованием топлива, вам необходимо учитывать возможность возникновения утечек.

В некоторых случаях источник потенциальной утечки может быть определен заранее. Арматурные колодцы, заградительные ловушки и отстойные резервуары являются идеальными местами для установки быстродействующих датчиков обнаружения утечек топлива. Оперативное получение информации о скапливании топлива в нештатных зонах может стать ключом к предотвращению катастрофической аварии или дорогостоящей очистки.

Не делайте ошибку, думая, что "медленные" утечки – это "несущественные" утечки. Медленные утечки могут привести к значительным разливам, если система обнаружения имеет слишком низкую чувствительность и не обнаруживает утечек с интенсивностью ниже определенного порога или ниже определенного процента от потока. Очень часто многие утечки обнаруживаются только тогда, когда кто-либо из персонала замечает запах топлива, или после того, как происходит загрязнение поверхностных или подземных вод.

Система обнаружения утечек химических веществ

Компания Технологии тепла предлагает системы обнаружения утечек топлива, способные найти утечки, прежде чем они "найдут" вас.

Система TraceTek обнаружения утечек топлива состоит из следующих основных частей:

• Сенсорные кабели - обеспечивают раннее обнаружение надземных и подземных просачиваний и капель топлива, прежде чем они сформируют крупный разлив.  И указывают место утечки с точностью до 1 метра.
• Датчики - предназначены для обнаружения топлива на поверхности воды или скапливания топлива в низинах, таких как отстойники, арматурные колодцы, или на плоских поверхностях, например, на фундаментах насосов. Эти датчики мгновенно реагируют даже на тонкий слой топлива и допускают перезапуск и повторное использование, а также «влажное тестирование» при необходимости.
• Модули пользовательского интерфейса и панели сигнализации – предназначены для подачи питания на сенсорные кабели и датчики, контроля их состояние и передачи оператору и другим системам сигнализации и управления информации об обнаружении и местонахождении любых утечек.

ПРЕИМУЩЕСТВА

Продукты TraceTek для обнаружения утечек углеводородов помогают клиентам оперативно обнаружить разливы, локализовать источник утечки и принять меры по устранению последствий, прежде чем ситуация выйдет из-под контроля.

Основными требованиями являются быстрота обнаружения и точность определения места расположения утечки. Сенсорные кабели и системы контроля TraceTek позволяют решить эту задачу, предлагая:

• Надежные и точные системы обнаружения утечек для трубопроводов, резервуаров, нефтяных причалов, аэропортов, насосов и вентильной арматуры.
• Сенсорные кабели и датчики, непосредственно обнаруживающие место утечки нефтепродуктов, помогут Вам оперативно принять меры по устранению аварии, прежде чем как ущерб от нее станет значительным.
• Раннее обнаружение момента возникновения небольшой утечки задолго до того, как эта утечка будет обнаружена стандартной системой SCADA.
• Настройка параметров, позволяющая при необходимости автоматически отключать насосы и клапаны.
• Цифровые системы передачи данных для местной и сетевой удаленной сигнализации и диагностики, включая передачу данных в диспетчерские, места расположения оборудования SCADA, на систему управления предприятием, по электронной почте, через сеть Интернет или средствами SMS.
• Модульная конструкция позволяет реализовать простейшие или сложные системы, отвечающие текущим задачам, и допускающие дальнейшее расширение.

Независимо от того, с каким топливом работает предприятие - бензин, реактивное или дизельное топливо, сырая нефть или биотопливо - системы TraceTek способны предложить специализированные решения обнаружения утечек, отвечающие вашим конкретным потребностям.

Используя системы обнаружения утечек TraceTek, вы сможете обнаруживать и точно определять источники утечек, что поможет оперативно принимать меры по их устранению, прежде чем эти разливы "подмочат" вашу репутацию.

Технология проводящих полимеров

Использование проводящих полимеров позволяет повысить срок службы кабелей TraceTek. Некоторые из выпущенных ранее кабелей TraceTek обнаружения утечек топлива продолжают эксплуатироваться на протяжении более 25 лет.

Сенсорные кабели для обнаружения утечек углеводородного топлива

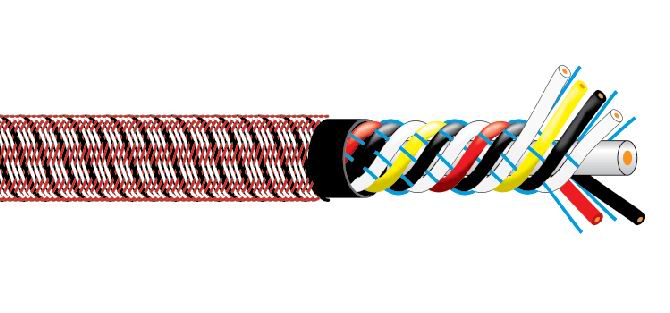

• Кабели серии TraceTek 5000 выполнены из материала на основе проводящего полимера, обладающего избирательной чувствительностью к углеводородам. Малейшее количество топлива, впитанное таким кабелем, вызывает физические изменения внутренней структуры и электрических характеристик кабеля, что позволяет сформировать соответствующий сигнал тревоги.
• TT5000-SC предназначены для систем трубопроводов с двойными стенками, находящихся в помещении расходных резервуаров, насосов и фланцев вентильной арматуры.
• TT5000-HS предназначены для использования в щелевых каналах, расположенных ниже уровня пола под трубопроводами, емкостями или заглубленными вентилями.
• TT5000-HUV предназначен для надземных трубопроводов и трубной обвязки, а также других мест, подверженных воздействию солнечных лучей.
• Все кабели TT5000 игнорируют присутствие воды.

Датчики жидкого топлива

• TTFFS-100 обнаруживают такие жидкие углеводороды, как сырая нефть, любые продукты переработки нефти и тяжелое смазочное масло. Они допускают возможность сброса и повторного использования, имея датчик с активной длиной 100 мм.
• TTFFS-250 аналогичны TTFFS-100, но обладают датчиком с большей активной длиной.
• Все датчики серии FFS способны обнаруживать разливы топлива как на сухих поверхностях, так и существующие в виде тонкой пленки на поверхности воды.

Панели управления и контроля

TraceTek предлагает различные варианты батарей и солнечных панелей, а также проводные и беспроводные системы передачи телеметрии на панели управления, установленные в диспетчерской.

• TT-FLASHER-BE - мигающий индикатор с питанием от батарей, имеющий сертификацию для взрывоопасных зон, не требующий внешней проводки.
• TTC-1 – датчик сигнала тревоги с беспотенциальным контактом реле для формирования сигнала на удаленную панель сигнализации или локальное устройство сигнализации.
• TTSIM-1-DB - датчик формирующий сигнал тревоги и указывающий место утечки для трубопроводов и других подобных областей применения. TTSIM-1DB обеспечивает круглосуточный контроль с указанием места утечки с точностью до 1 м.
• Усовершенствованная беспроводная сеть передачи телеметрии позволяет установить в резервуарных парках НПЗ множество датчиков утечек, не монтируя для этого проводную сеть или значительно сократив расходы на нее.

Если Вас заинтересовал этот продукт обращайтесь по горячей линии 8 (3452) 50-00-43 доб.: 100
